제품 설명

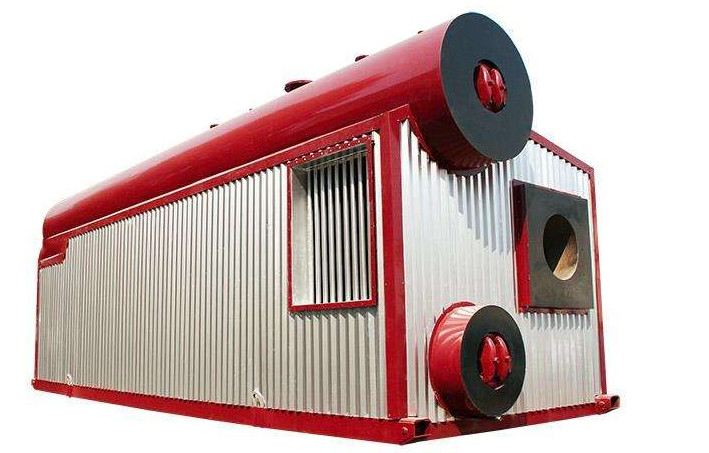

시리즈 더블 드럼 체인 화격자 바이오 매스 물 보일러
보일러의 주 엔진인 SZL 시리즈의 온수 보일러는 이중 드럼 세로 배열로 설계되었으며 상부 드럼에는 스팀-물 분리기가 장착되어 있으며 하부 드럼에는 정해진 기간 동안 하수 처리장이 장착되어 있습니다. 그리고 왼쪽과 re 용광로의 반대쪽에는 수벽 파이프가 장착되어 있습니다.경쇄 파이프는 자동 연료 공급 역할을 하며 화격자의 후면은 무덤과 대류 파이프입니다.녹의 뒷면은 경제적 또는 공기 예열기입니다.팬과 유도선 팬은 기계적 환기를 위해 분배되며 자동 슬래그 클리너가 장착되어 있습니다.연료는 체인 화격자로 떨어지고 연소를 위해 노로 들어갑니다.배기 가스는 퍼니스를 통해 배기관, 외피 챔버, 대류 튜브, 보호기 또는 공기 예열기로 들어가고 집진기, 유도 송풍기, 굴뚝으로 들어가고 마지막으로 대기로 들어갑니다.
제품 특징
1. 고효율의 녹:
보일러 그리드는 양면 환기 및 먼지 제거 기술로 녹의 선단을 자연적으로 환기시키고 공기 누출, 오일 백 및 고르지 않은 환기를 방지하고 사용하기 쉽습니다.일반적인 녹과 비교하면 분명한 장점이 있습니다.
2. 쉬운 재 제거:
보일러는 재의 여러 섹션을 설정하여 재를 적시에 효과적으로 제거할 수 있으므로 재 제거 및 열효율 감소로 인한 문제를 피하고 보일러 부하의 안정성을 보장합니다.
3. 높은 보안:
급수는 컴퓨터에 의해 제어되고 자동으로 공급됩니다.물 부족, 압력 보호 및 기타 장치를 갖추고 있어 안전하고 신뢰할 수 있습니다.
4. 지속시간 및 내구성:
보일러 전문적인 우수한 디자인, 선진적인 생산 시설 및 엄격한 품질 관리는 각각의 새로운 보일러의 품질을 보장합니다.일반 보일러 본체의 수명은 20년을 초과합니다.
5. 환경 보호 및 저소음 공해:
보일러의 원래 배기 가스 배출은 낮고 보일러에는 효율적인 진공 청소기와 저소음 팬이 장착되어 배기 가스 배출이 국가 환경 보호 요구 사항을 충족합니다.
6. 기술 데이터:
보일러 부품은 국내 및 국제 표준(ISO)에 따라 제조됩니다.각 생산 단계는 제품의 안정적인 품질을 보장하기 위해 고급 생산 기술에 따라 엄격하게 수행됩니다.츠.
기술적인 매개변수
화력 | MW | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 |
출구 압력 | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0/1.25/1.6 | 1.0/1.25/1.6 | 1.0/1.25/1.6 |
출구 온도 | ℃ | 95 | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 95/130 |
급수 온도 | ℃ | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
열효율 | / | ≥83% | |||||||
연료 | / | 바이오매스 입자 | |||||||
연비 | kg/h | 348.6 | 685 | 938.8 | 1366.2 | 1694.6 | 2583 | 3410 | 4272 |
난방 구역 | 미디엄2 | 81.26 | 165.26 | 233 | 351.2 | 391 | 547.6 | 826 | 1110 |
화격자 영역 | 미디엄2 | 2.8 | 6.04 | 8.64 | 11.71 | 13.64 | 15.33 | 19.16 | 26.3 |
전력 소비 | 크 | 25.3 | 34 | 62.4 | 76.2 | 87.2 | 138 | 206.5 | 218 |
물의 양 | 미디엄삼 | 3.59 | 6.67 | 8.33 | 8.42 | 12.7 | 13.9 | 15.6 | 18 |
메모:표의 연료 소비량은 바이오매스 입자 17084KJ/Kg(4085Kcal/Kg)의 낮은 발열량을 기준으로 계산됩니다.바이오매스 연료의 저발열량이 이 값보다 크면 해당 연료 소비량은 표의 값보다 경제적입니다.
바이오매스 온수 보일러의 외부 및 인터페이스 치수
증기 용량 | NS | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 | |
운송 차원
|
엘 | mm | 5600 | 7380 | 6900 | 7000 | 2800 | 8700 | 11900 | 10700 |
여 | mm | 2500 | 2700 | 2660 | 3400 | 3020 | 3340 | 3200 | 3000 | |
시간 | mm | 3500 | 3740 | 3500 | 3700 | 3500 | 3570 | 2360 | 4000 | |
최대 운송 중량 | / | NS | 24.5 | 31 | 30 | 32.5 | 34 | 35 | 35 | 36 |
아울렛 워터 밸브 | NS | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
급수 밸브 | NS | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
안전 밸브 직경 | NS | mm | 1*50 | 2*40 | 2*50 | 2*50 | 2*50/80 | 100*80 | 2*100 | 2*100 |
배수 밸브 파이프 직경 | NS | mm | 2*40/50 | 3*40 | 40/3*50 | 4*40 | 6*40 | 6*40 | 8*40 | 8*40 |
굴뚝 직경 | φ | mm | 350 | 410 | 530 | 720 | 750 | 950 | 1000 | 1200 |
비고: 당사는 지속적인 정책 변경 및 제품 개선으로 인해 위의 데이터를 변경할 수 있는 권한을 보유합니다.
